パッチクランプのデータ取得に最適なデジタイザ

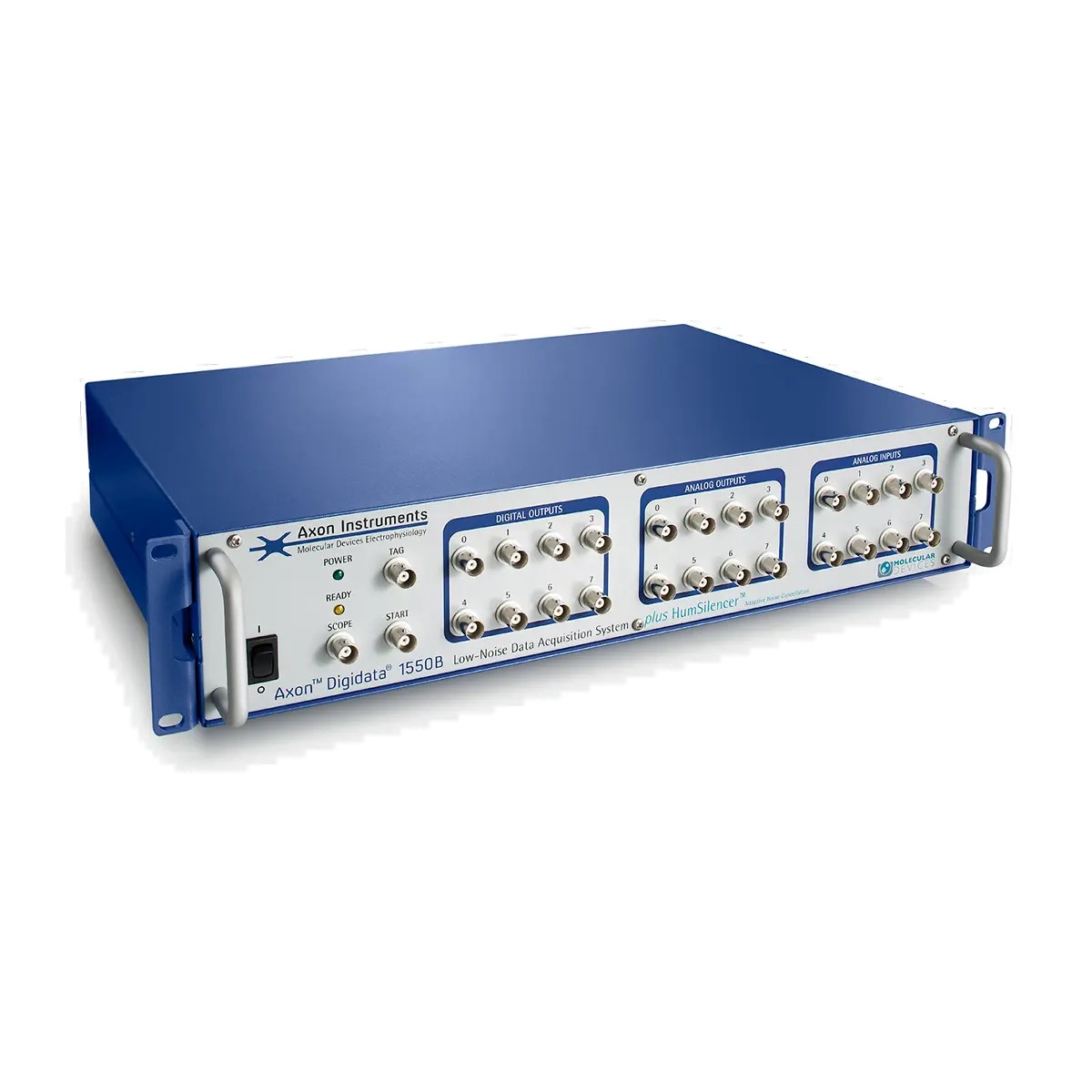

Axon™ Digidata® 1550B plus HumSilencer®は、市場で最も先進的なアナログ-デジタル信号変換器の一つであり、革新的なライン同期ノイズキャンセリング機能であるHumSilencerを提供します。この高度な機能は、入力信号から局所的な50/60Hz線路周波数ノイズや高周波高調波を学習・適応・除去します。デジタイザはpCLAMPTM 11ソフトウェアと連携し、データ取得と解析を行います。このソフトウェアは8チャンネルのアナログ取得と4つの取得モードをサポートしています。
ライン周波数ノイズを除去する
HumSilencerは、最大4チャンネルのアナログ入力において、50/60Hzのライン周波数ノイズを並列で除去します。この機能はソフトウェアのチェックボックスから素早く有効化することができます。
高解像度のトレースを記録する
8つのアナログ入力チャンネルにおいて、1チャンネルあたり500kHzという驚異的なサンプリングレートで同時にデジタル化することができます。
セルラーネットワーク研究のデジタル化
Digidata 1550Bシステムでは、単一のデジタイザで50/60Hzのライン周波数ノイズなしにセルラーネットワークを記録でき、費用、時間、手間の削減が可能です。
Digidata1550Bの特徴
50/60Hzノイズキャンセリング
HumSilencerは、入力信号から最大20Vのピークツーピークまでの局所的な50/60Hzライン周波数ノイズパターンおよび、それに伴う高周波高調波を学習・適応・除去する高度な機能です
安全なノイズキャンセリング
HumSilencerはフィルターではなく、取得信号には影響しません。周波数変化、振幅減衰、位相シフト、直流電圧変化などの信号歪みは発生しません。
幅広い入力信号
Digidata 1550Bは、-10Vから+10Vまでの幅広い入力信号をデジタル化します。
自動高速ノイズキャンセリング
HumSilencerはノイズ振幅の変化を自動的に認識し、1秒未満でノイズを除去して適応します。
pCLAMP 11ソフトウェア向けに最適化
pCLAMPソフトウェアは、電圧クランプ、電流クランプ、パッチクランプ実験の制御と記録を行う、最も広く使われているパッチクランプ電気生理学のデータ取得および解析プログラムです。
3つのモデル
モデルは3種類あり、Digidata 1550B4は4つのHumSilencerチャンネル、Digidata 1550B1は1つのHumSilencerチャネル、Digidata 1550B0はHumSilencerチャンネルなしです。
Digidata1550Bの仕様
| ハムサイレンサー | |
| チャンネル数 | 0, 1, 4 |
| 最大入力シグナル (トータルノイズ + シグナル) | ±10 V |
| 最大ノイズ振幅 | 20 V, peak-to-peak (on a 0 V signal) |
| ノイズキャンセル | ライン周波数 (50 Hz / 60 Hz), 10 kHzまでの高調波 |
| 反応速度 | < 1 秒 |
| アナログ入出力 | |
| 入力チャンネル数 | 8 シングルエンド |
| ADコンバータ数 | 8 |
| サンプリングレート | 1 Hz – 500 kHz |
| 入力レンジ | -10.000 V to +10.000 V |
| 入力インピーダンス | >1 MΩ |
| ゲイン | 1 |
| 出力チャンネル数 | 8 |
| DAコンバータ数 | 8 |
| 出力レンジ | -10.000 V to +10.000 V |
| 出力インピーダンス | < 0.5 Ω |
| 分解能 | 16 bit |
| 短絡電流 | ±25 mA |
| デジタル出力 | |
| デジタル出力数 | 8 |
| スタートトリガー出力 | 1 (SCOPE) |
| デジタル出力ドライバ | Advanced CMOS (AC) 互換 |
| デジタル出力電流 | ±4 mA source, cable |
| デジタル入力 | |
| スタートトリガー | 1 (START), 立ち上がりエッジ |
| タグトリガー | 1 (TAG), 立ち上がりエッジ |
| 入力タイプ | TTL互換 |
| 接続 | |
| 接続ケーブルのタイプ | USB 2.0 編組ケーブル |
| 接続ケーブルの長さ | 3 m |
