In-Vivo記録用に作られたマルチプローブリグ
Sensapexのモジュール式マルチプローブリグは、要求の高い実験を念頭に置いて設計されています。Neuropixels、Neuronexus、あるいは他のシリコンプローブを使って高密度細胞外記録を行う場合でも、実験において柔軟性と信頼性が重要な場合、実証済みのSensapexの再現性と安定性のおかげで、私たちはあなたをサポートします。

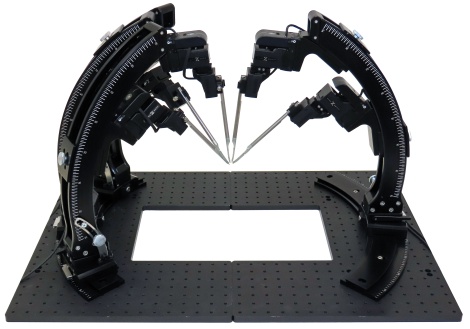

この完全な装置は球座標系を中心に設計されており、脳の奥深くにある構造物でも簡単に狙えます。リグの文字通りの基盤は90度のリングセグメントです。最大4本のトラックを使って方位座標ベースを形成できます。この台座には仰角調整を行うアームが取り付けられています。3軸のuMp-3マイクロマニピュレーターの特別に改良されたバージョンは、望む仰角に固定できます。同様のマルチプローブ装置とは異なり、単一のアームに複数のマニピュレーターを搭載でき、複数の独立したプローブを同じ方位角に配置することが可能です。
なぜ記録にマルチプローブリグを選ぶのですか?
- 明確に読み取れる角度スケールにより、仰角や方位角の角度調整が簡単かつ再現可能となり、最大数十台のプローブに対して対応可能です。
- Pinpointソフトウェアスイートのフルサポートにより、複数のプローブを信頼性の高い計画と挿入が可能で、脳アトラスもサポートしています。
- 挿入速度を完全にコントロールでき、最高の記録品質のために1 um/sまで抑えられます
- 同じ方位角で最大3つの個別制御プローブを搭載できるため、前例のない記録密度を実現しています。
- 市場で最も正確な電気生理学マニピュレーターを使い、最終的な位置決めと挿入にすべてのプローブが正確に位置を整えます。毎回確実にです。
マルチプローブ装置はどのように実験を容易にするのでしょうか？
信頼性の高いセットアップ
間違いありません。マルチプローブリグの部品の一部は、全体が非常に頑丈に設計されているため、かなりごつく見えます。3つのマニピュレーターを装着しても、アームのたるみや巻きつきはありません。ノル付きのサムスクリューは調整後、方位角と高度角の両方が固定され、そのまま固定されます。プローブホルダーは、一定のスピン角度と位置でマニピュレーターに再現可能に挿入され、プローブまで再現可能な位置を確保します。
判読可能な設定
高いコントラストの角度スケールにより、暗い環境でも各マニピュレーターの方位角や仰角の位置を非常に簡単に読み取ることができます。腕やリングセグメントの大きな半径と組み合わせることで、角度を1度未満(動物間の変動による再現性のほぼ限界)で設定できます。より正確な測定が必要な場合は、マニピュレーターに内蔵された加速度計を使って0.1度までの解像度まで仰角を読み取ることができます。
簡単なプローブ交換

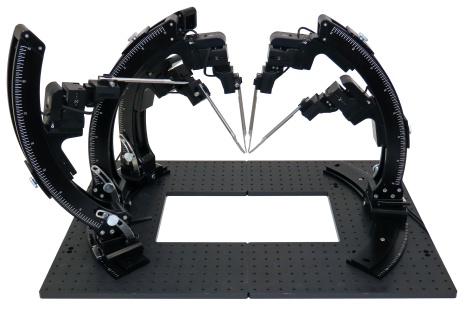

プローブ交換時の損傷リスクを減らすために、プローブホルダーは簡単に引き抜き、他のプローブのクラスターや頭部固定装置から敏感な記録シャンクを引き抜くことができます。その後、アーム全体が簡単に反転できるようになり、プローブホルダーへの挿入や交換が容易になります。準備が整うと、アームは再びサンプルの方へ回転し、プローブホルダーは登録された位置に戻って記録シャンクを元の位置に戻します。
計画と挿入のためのアトラス積分
PinpointソフトウェアスイートのuMp-3-NPマニピュレーターとマルチプローブリグのサポートのおかげで、複数のプローブ挿入の計画はかつてないほど簡単になりました。挿入計画には、脳の各シャンクに記録パッドを可視化することが含まれます。挿入計画が完成したら、これを保存して共有できます。最後に、実際のプローブ挿入をマニピュレーターから駆動し、Pinpointで可視化できます。さらに一歩進めて、Pinpointは実際の挿入を自動化できます。
プローブ挿入の完全な制御
挿入自体、最終的なプローブの位置決めは、センサペックスマニピュレーターの精度と信頼性が実証された3軸マニピュレーター(uMp-3-NP)を用いて行われます。移動範囲は全軸で20mm、解像度は5nmです。移動速度は回転式ホイールコントローラーで手動で制御することも、安定した滑らかな動きを可能にするプリセットも可能です。速度は1マイクロメートル/秒まで遅く、多数の単位で高品質な録音を保証します。
マルチプローブリグアクセサリーの概要
- uMp-TSCタッチスクリーンユニットは、uMp-RW3ホイールコントローラーと組み合わせて使用できる直感的で独立したユーザーインターフェースを提供します。マニピュレーター選択や速度設定の基本的な操作に加え、ホイールから軸への調整や移動方向の定義、絶対座標と相対座標の表示、1クリックで速度と深さを定義した滑らかな挿入など、多くの独自の機能が提供されています。全デバイスラインナップのすべての機能と設定オプションはこの小型ユニットで提供されており、セットアップや使用に追加のPCは必要ありません。
- uMp-3NPマイクロマニピュレーターは、標準的な3軸uMp-3マニピュレーターの専用バージョンで、マルチプローブ装置専用に改造されています。標準的な3軸マニピュレーターとは異なり、3軸は直交する向きに固定されており、接近軸の角度は変更できません(これはアームの仰角を設定することで実現されます)。
- 標準アクセサリーには、ピペット交換を助ける便利な機構を備えたマニピュレーターベースや、増幅されたヘッドステージやロッド状のアイテムを取り付けるための多用途なアダプターも含まれています。特に、当ウェブストアではニューロピクセルプローブホルダーのフルセレクション(新しい2.0バージョンも含む)をご用意しています
新たな発見を促進します
センサペックスは世界中の1000以上の研究所に製品を提供する栄誉を得てきました。私たちは、操作装置が実験に巧みに使われていることに、しばしば驚き、感心します。しばしば、私たちが想像もしなかった形で。増え続けるリファレンスリストは、私たちの楽器に関する素晴らしい仕事のいくつかを紹介しています
